电化学工作站及旋转圆盘圆环电极成套装置(化学化工与材料学院)

仪器中文名称*

电化学工作站及旋转圆盘圆环电极成套装置

规格型号*

Reference 3000

仪器英文名称*

Electrochemical Workstation and Rotating Disc Circular Electrode Kits

单位资产管理号*

20231491

仪器分类编码*

130000

购置日期*

2023年12月14日

仪器所在地区*

  黑龙江省    省      哈尔滨市      市

是否进口*

■进口    □国产  （单选）

生产国别*

美国

制造厂商*

　美国Gamry公司

原值金额(万元)*

5.3326

币   种*

美元

外币折合成当时的人民币值(万元)*

37.7

拨款情况*

1.政府拨款

中央财政（万元）

省财政（万元）

37.7

市、区财政（万元）

2、自筹

3、其他

主要技术指标*

1、工作条件
1.1 工作电源：交流220伏，50赫兹。
1.2 工作温度：10--40℃。
1.3 连续工作时间：不少于8小时。
2、技术要求
2.1 仪器采用电隔离和浮地技术，完全实现电绝缘。
2.2 仪器采用两种补偿方式：电流截断和正反馈iR补偿。
★2.3 电极联接模式：2、3、4或5电极体系。
★2.4 最大输出电流：±3A，可扩展至30A。
★2.5 最大输出电压：±32V。
2.6 电位分辨率：1μV。
2.7 电流范围：3A—3pA共十三个电流档。
2.8 电流精度：电流范围值±0.3%。
★2.9 电流分辨率：92aA。
2.10 输入偏差电流：＜6pA。
2.11 槽压：±32V。
2.12 EIS频率范围：10μHz-1MHz。包括恒电位、恒电流、混合控制模式。可使用单一正弦波测量，也可利用多重正弦波进行快速EIS的测量。
2.13 EIS阻抗测试范围：1TΩ-50μΩ，振幅＜10mV时误差＜1%，能提供阻抗精度图。
2.14 交流振幅范围：最大3V，3A。
2.15 电化学测试分析软件包，采用友好界面和功能强大的电化学数据采集和分析软件，支持第三方软件，支持用户自己编辑程序进行序列测试。2.16 小信号上升时间：＜250ns
2.17 本底噪音：＜2μV rms。
2.18 输入阻抗：1014ΩII＜0.2pF。
2.19 原厂RDE旋转盘电极，适合于RDE旋转圆盘电极、RRDE旋转环盘电极、RCE旋转圆柱电极。 控制器配备了可显示转速的液晶显示屏 (LCD)，该显示屏由转速旋钮进行控制，也可以通过电化学工作站来控制转速，转速：50-10000rpm。典型应用包括：氧还原反应（ORR）、氧析出反应（OER） 研究；缓蚀剂评价及研究；金属材料腐蚀电位研究；氢燃料电池催化剂研究及评价；锂空气电池研究；电化学动力学研究等。

主要附件*

电化学工作站主机 1台
原厂RED旋转圆盘电极 1套
高精度盘电极和环盘电极旋转杆 1套
电化学交流测试软件工具包  1套
电化学直流测试软件工具包  1套
综合成套电化学测试软件包  1套
品牌数据处理器  1套

功能/应用范围*

旋转圆盘圆环电极的作用原理基于磁场感应定律，利用磁场作用于导体中作用于电荷的力，将旋转电极转动起来，从而形成电化学反应的场所，实现电化学分析。旋转圆盘圆环电极装置需与电化学工作站配套使用。电化学工作站可提供低阻抗测试、高电流测试、高电压测试等多种电化学测试功能。电化学工作站及旋转圆盘圆环电极成套装置可以完美的结合旋转圆盘圆环电极的独有测试性能以及电化学工作站的多种测试模式的优势，从而为电催化领域研究提供电化学数据支撑。

仪器服务内容*

1、电化学工作站可提供低阻抗测试

2、高电流测试

3、高电压测试等

仪器使用状态*

■正常使用    □限制范围使用    □维修   （单选）

服务产业领域*

CY06, CY07, CY08, CY12

服务行业类别*

B001,  B002,  B003,  B004,  B005,  B006, C007, D006, J008

所在研发基地类型*

□国家级重点实验室    □省部共建重点实验室   □省级重点实验室

□国家级工程技术研究中心    □省级工程技术研究中心   □企业技术研发中心

■其他    □无   （单选）

所在研发基地名称*

功能无机材料化学教育部重点实验室

接待时间（工作日）*

收费标准（元）*

无

仪器所在部门*

化学化工与材料学院

仪器设施联系人信息

姓名*

王巍

通讯地址*

黑龙江大学综合实训楼322室

邮编*

150080

电话*

0451-86608319

传真

0451-86608319

E-mail*

wangw@hlju.edu.cn

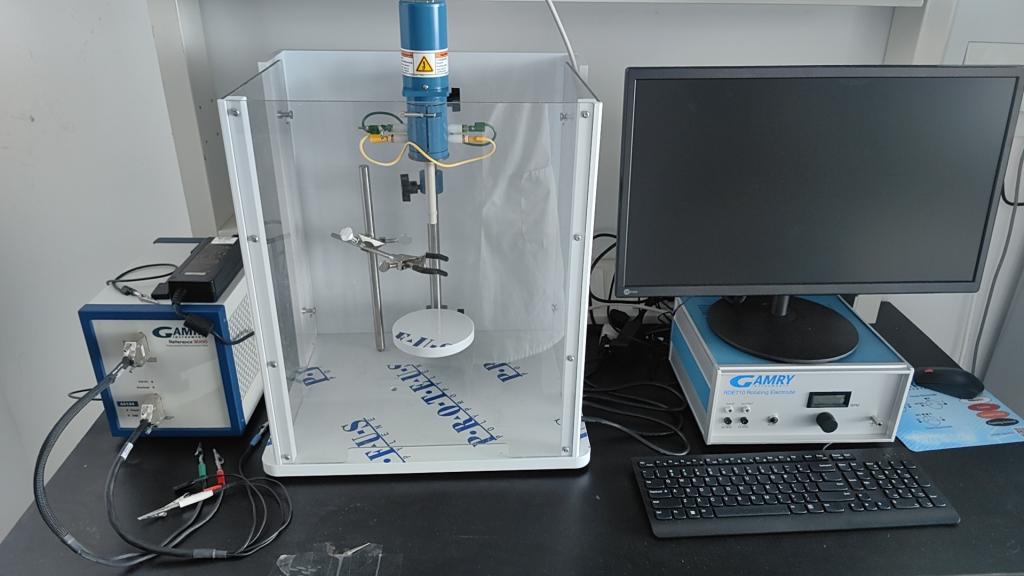

仪器图片*
