场发射扫描电子显微镜(功能无机材料化学教育部重点实验室)

仪器中文名称*

场发射扫描电子显微镜

规格型号*

SIGMA500

仪器英文名称*

field emission scanning electron microscope

单位资产管理号*

20162273

仪器分类编码*

3040702

购置日期*

2015/12/1

仪器所在地区*

            黑龙江  省   哈尔滨  市

是否进口*

□进口 √   □国产  （单选）

生产国别*

德国

制造厂商*

　ZEISS公司

原值金额(万元)*

311.7200

币   种*

人民币

外币折合成当时的人民币值(万元)*

311.7200

拨款情况*

1.政府拨款

中央财政（万元）

311.7200

省财政（万元）

0

市、区财政（万元）

0

2、自筹

0

3、其他

0

主要技术指标*

1、工作条件

1.1、电源电压：220V±10V, 单相 50Hz

1.2工作温度：18°C-25°C

1.3、接地：独立的接地线

1.4、仪器运行的持久性：长时间连续工作

1.5、磁场：≤ 3   mGauss

1.6、湿度：≤ 60% RH

2、 主要参数：

总体性能：能观察磁性样品

2.1、分辨本领

     二次电子像分辨率：0.8nm @15 kV   1.6   nm @1kV

2.2、加速电压

     调整范围：0.02-30 kV（无需减速模式实现）

调整步长：每档10 V连续可调(作为验收指标)

2.3、探针电流：4pA-20nA

稳定性: 优于   0.2%/h

2.4、放大倍数：

范围: 10-1,000,000×

放大倍数调整：粗、细调模式连续可调

预设定：可从用户菜单中选择设定值

自动补偿：随着工作距离或加速电压的变化，自动精确校正放大倍数。

校准：对于图像输出装置的改变，自动精确校正放大倍数。

3、电子光学系统

3.1、电子发射源：

Schottky型场发射（热场发射）电子源

3.2、透镜系统：

电磁/静电式透镜会聚系统

主要附件*

X-射线能谱仪

功能/应用范围*

(*)能谱探测器：场效应管(FET)内置的高速水滴型 SDD芯片，晶体有效检测面积30mm2，
  （2） (*) 脉冲处理板集成在探测器内，无需单独的谱仪箱，使系统更加高效和稳定。
  （3） 分析元素范围：Be4~Am95
  （4） 能量分辨率(Mn-Ka)：优于126eV, 严格依照ISO15632国际标准测量
  （5 ）轻元素分辨能力：C Ka优于42eV, F Ka优于52eV
  （6） (*)在0~200kcps范围内的分辨率稳定性：> 90%
  （7）  (*)可处理最大计数率:1,600,000CPS，最大输出计数率>850,000CPS，

仪器服务内容*

物质的表面形貌观察，元素的

仪器使用状态*

□√正常使用      □限制范围使用    □维修     （单选）

服务产业领域*

新能源汽车产业  新能源产业  新材料产业  生物医药产业

服务行业类别*

电子信息 新型材料 新能源和节能 环保和资源

所在研发基地类型*

□国家级重点实验室    □√省部共建重点实验室   □省级重点实验室

□国家级工程技术研究中心    □省级工程技术研究中心   □企业技术研发中心

□其他    □无     （单选）

所在研发基地名称*

功能无机材料化学教育部重点实验室

接待时间（工作日）*

8-17

收费标准（元）*

300元/小时

仪器所在部门*

 功能无机材料化学教育部重点实验室

仪器设施联系人信息

姓名*

田国辉

通讯地址*

哈尔滨市南岗区学府路74号

邮编*

150080

电话*

86608781

传真

E-mail*

tiangh@hlju.edu.cn

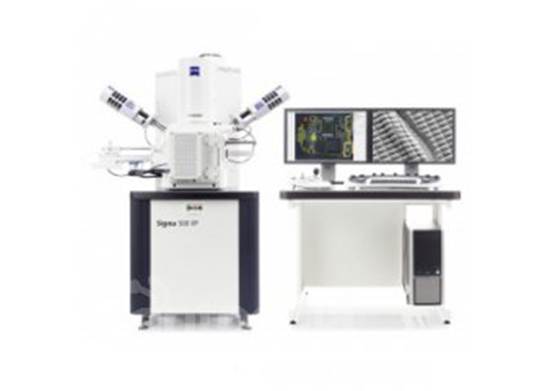

仪器图片*

（附电子版）
