DM及PEM燃料电池测试系统(功能无机材料化学教育部重点实验室)

仪器中文名称*

DM及PEM燃料电池测试系统

规格型号*

FCTS-100W

仪器英文名称*

Test system for DM and PEM fuel cells

单位资产管理号*

20133358

仪器分类编码*

购置日期*

仪器所在地区*

 黑龙江    省   哈尔滨  市

是否进口*

□进口    □国产  （单选）

生产国别*

美国

制造厂商*

原值金额(万元)*

39.8

币   种*

人民币

外币折合成当时的人民币值(万元)*

39.8

拨款情况*

1.政府拨款

中央财政（万元）

省财政（万元）

市、区财政（万元）

2、自筹

3、其他

主要技术指标*

2.1   品牌：Arbin, 型号：FCTS,规格：FCTS- 100W

  2.2电子负载单元：(1个独立通道)

★2.2.1   电压量程：0-5V，精度：±0.05%FS；三级电流量程：50A/10A/1A，精度：±0.05%FS；最大连续功率: 100W

     2.2.2 电子负载控制类型: 恒电流/恒电压/恒负载/恒功率/电流阶梯/电流斜坡/可编程控制类型,化学变量（Stoichiometric   Formula）：电子负载给出放电值后,气体流量控制即可自动给电池供气, 气体流量控制具有自动和手动两种控制功能; 同时,根据设定的化学剂量比和电子负载放电电流, 自动给定气体流量.

2.3 气体控制单元：

阴极气体流量控制器(1条)：5 slpm空气 or 氧气，范围：2%FS~FS，精度：±1%FS；

阳极气体流量控制器(1条)：2 slpm氢气，范围：2%FS~FS，精度：±1%FS；

 ★2.4 加湿器及气体温度单元：

2个，1个For阳极气体，1个For阴极气体

阳极加湿器功率：100W，最大气流：5slpm；

阴极加湿器功率：100W，最大气流：10slpm；

露点温度控制范围：冷却水温+10°C ~   95°C，精度：±2°C；

气体温度控制范围：露点温度 ~ 100°C，精度：±1°C；

多段次PID自动调整；

加湿器反应速度：1~3°C/分钟（上升或下降）；

温度过冲：小于温度变化差值的20%，通常是1~3°C；

加湿器的操作压力：0 ~ 80psig

去离子水泵：0.17LPM，85PSI，水泵系统功率：2KW

★2.5 自动背压控制单元（2个）：

气体背压控制范围（分For   O2  or Air 3 slpm and H2 1slpm）：

0 ~ 100psig，精度：±1%FS；含自动卸压

 ★2.6 液体(直接甲醇)控制单元（<=60W）

     阴极甲醇自动控制线：.                                                                                                                            控制范围: 3~60 ccpm; Accuracy:   ±2%;

  温控范围: Chiller   Water T+15 ~80C; Accuracy: ±2C;

                Pressure is available up to 50psig

液体背压控制：0~50psig;   Accuracy: ±0.5psi

2.7 燃料电池加热棒

PID Control heater power source socket   (1PH220V) with K type TC input; Power limit:200W;

2.8 设备及操作安全：

      2.8.1可燃气体（H2）泄漏报警;       有毒气体（CO）泄漏报警 ；

2.8.2有急停按钮，水位报警，水流报警，过热报警，软件(超越设定)报警，2.8.3以及故障报警；

2.8.4氮气自动吹扫线：4条，平时可控，紧急状态下自动触发, 如电源无故障10分钟后自动;

2.8.5 关闭，如电源有故障，需手动关闭。

2.9 辅助通道：

辅助温度测量：8通道（T型热电偶）：-200°C ~ 350°C，精度：±0.5°C。

2.10 设备用电脑配置

Dell Computer-P-D-E2200-2.2G-4GB,22"LCD,   1T,Recordable and ReWriteable 24x/10x/40x DVD-ROM, Windows 7, 3COM PCI.   Includes the limited product Warranty and MS-Office 2010.

主要附件*

测试系统

功能/应用范围*

对液体燃料电池、气体燃料电池的性能测试

仪器服务内容*

测试液体燃料电池、气体燃料电池的功率密度，评价电池的性能

仪器使用状态*

□正常使用    □限制范围使用    □维修   （单选）

服务产业领域*

汽车产业  新材料产业

服务行业类别*

新能源和节能

所在研发基地类型*

□国家级重点实验室    □省部共建重点实验室   □省级重点实验室

□国家级工程技术研究中心    □省级工程技术研究中心   □企业技术研发中心

□其他    □无     （单选）

所在研发基地名称*

功能无机材料化学教育部重点实验室

接待时间（工作日）*

周三

收费标准（元）*

800元一个样品

仪器所在部门*

化学化工与材料学院

仪器设施联系人信息

姓名*

王蕾

通讯地址*

哈尔滨市南岗区学府路黑龙江大学化学实验楼407

姓名*

王蕾

电话*

15124574216

传真

电话*

15124574216

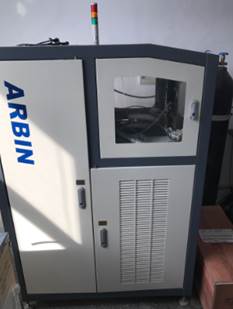

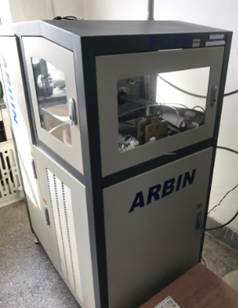

仪器图片*
