有机小分子梯度升华仪(化学化工与材料学院)

仪器中文名称*

有机小分子梯度升华仪

规格型号*

QHV-S196

仪器英文名称*

Organic small molecule gradient sublimator

单位资产管理号*

20212357

仪器分类编码*

A006

购置日期*

2021-11-13

仪器所在地区*

黑龙江            省         哈尔滨       市

是否进口*

√进口    R国产  （单选）

生产国别*

中国

制造厂商*

　沈阳奇汇真空技术有限公司

原值金额(万元)*

21.85

币   种*

人民币

外币折合成当时的人民币值(万元)*

21.85

拨款情况*

1.政府拨款

中央财政（万元）

省财政（万元）

21.85

市、区财政（万元）

2、自筹

3、其他

主要技术指标*

1. 极限真空：分子泵系统时，优于2×10-4Pa（新设备）

2. 漏 率：6.7×10-8Pa·L/S

3. 工作真空：工作真空5×10-4Pa，从大气到工作真空时间小于40分钟（新设备冷态下）

4. 真空保压：极限后关机24小时后优于10Pa

5. 升华位：双管，双炉，双升华位方式。每管可以独立操作。

6. 石英管：外层管φ60mm，两层管结构，外层管密封，内层管升华。并有滤网防止粉尘随气流飘动。

7. 升华舟容积：5～10克，

8. 升华区温度：室温至600℃，连续可调；保温区温度：室温至600℃连续可调,恒温温差为± 1℃；

9. 温区：4温区。120/200/120/120，

10. 总功率：10KW；

11. 智能控制：人机界面加PLC控制。采用触摸屏人机智能控制，控制真空系统，自动调节流量，自动调节真空度，并有报警功能。

12. 提纯材料传递：手动装卸整体管，整体取出，取送方便，操作简单

13. 炉体移动：导轨滑块平移。

14. 炉体降温：炉体移开后，风扇对石英管进行降温。

15. 压强控制：流量计联动控制方式，真空计与PLC通讯，蒸发压强与进气量自动控制。

16. 内热偶：石英管内部的升华位，安装有升华位热偶。

17. 流量计：Ar标定。

18. 防湍功能：安装有毛细阀，毛细阀与主抽阀并联。

19. 三级过滤保护装置：分别采用多级微孔金属滤网、液氮（或冷却水）内嵌式冷凝、90度直角台阶式过滤粉尘沉积冷阱，防止真空系统污染。

20. 真空计：电阻规+玻璃管式电离规。电离规安装在内嵌式冷凝器上。

21. 观察：将炉体移开，方便观察。

22. 自动升华：采用分段温控表控制，可以设置不同的分段提纯程序。

主要附件*

主机、机械泵、冷水机、石英管

功能/应用范围*

本仪器的主要用途是提纯有机小分子发光材料，适用于科研方向为有机电致发光领域。本仪器可以为客户设计合成的有机光电材料进行进一步升华提纯，因为采用了双管方式，可以大大缩短提纯时间，提高提纯效率。

仪器服务内容*

（按条列出）1.有机材料的提纯和纯化。

仪器使用状态*

R正常使用   □限制范围使用    □维修   （单选）

服务产业领域*

多选（填写相应产业代码）CY03,CY07,

服务行业类别*

多选（填写相应行业代码）B003,B005,B006

所在研发基地类型*

□国家级重点实验室    ☑省部共建重点实验室   □省级重点实验室

□国家级工程技术研究中心    □省级工程技术研究中心   □企业技术研发中心

□其他    □无   （单选）

所在研发基地名称*

功能无机材料化学教育部重点实验室

接待时间（工作日）*

周一-周五

收费标准（元）*

500-2000/次

仪器所在部门*

功能无机材料化学教育部重点实验室

仪器设施联系人信息

姓名*

段春波

通讯地址*

黑大实训楼1112

邮编*

150080

电话*

13613647470

传真

E-mail*

duanchunbo@hlju.edu.cn

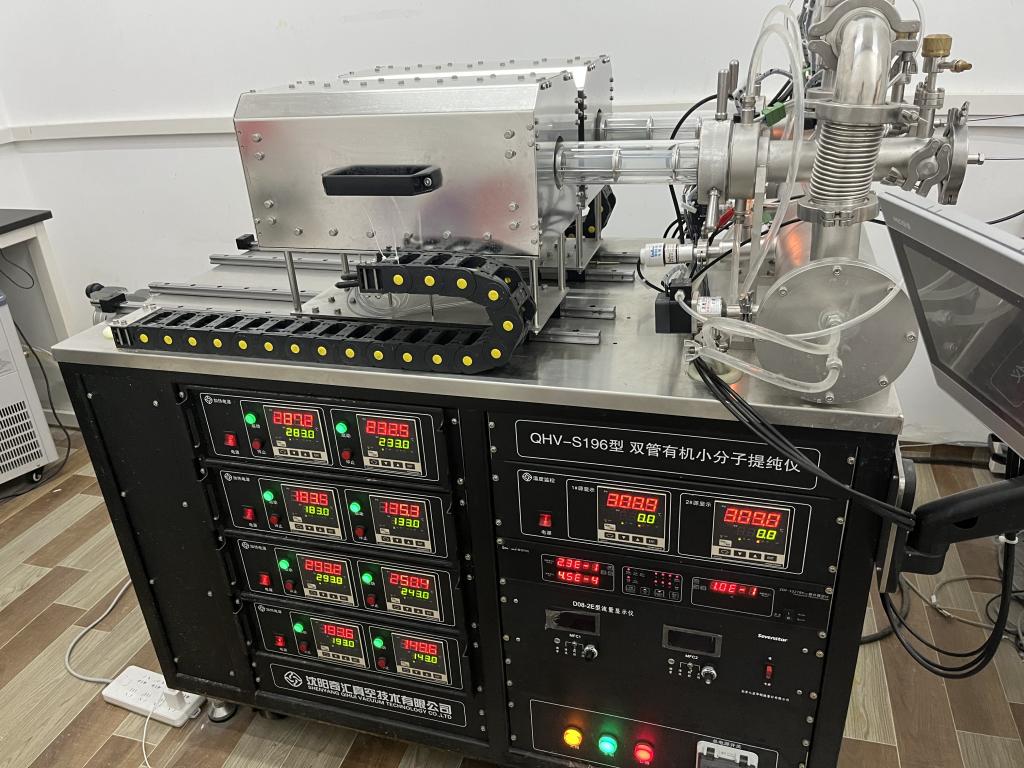

仪器图片*
